立磨收塵系統根據除塵器的性能有兩種不同的布置方案，即二級收塵系統和單級收塵系統。二級收塵系統一般用于水泥生料粉磨，單級收塵系統一般用于水泥、冶金行業煤粉設備收塵。

　　HLM立磨系統由主機、給料機、分級機、鼓風機、管道裝置、儲料斗、電控系統、收塵系統等組成。

　　一、立磨二級收塵系統

　　立磨二級收塵系統采用旋風收塵器進行產品收集。這種布置式可降低系統的工作負壓和通過收塵器的氣體量。可用電收塵器亦可使用脈沖袋式收塵器作為最終除塵設備。

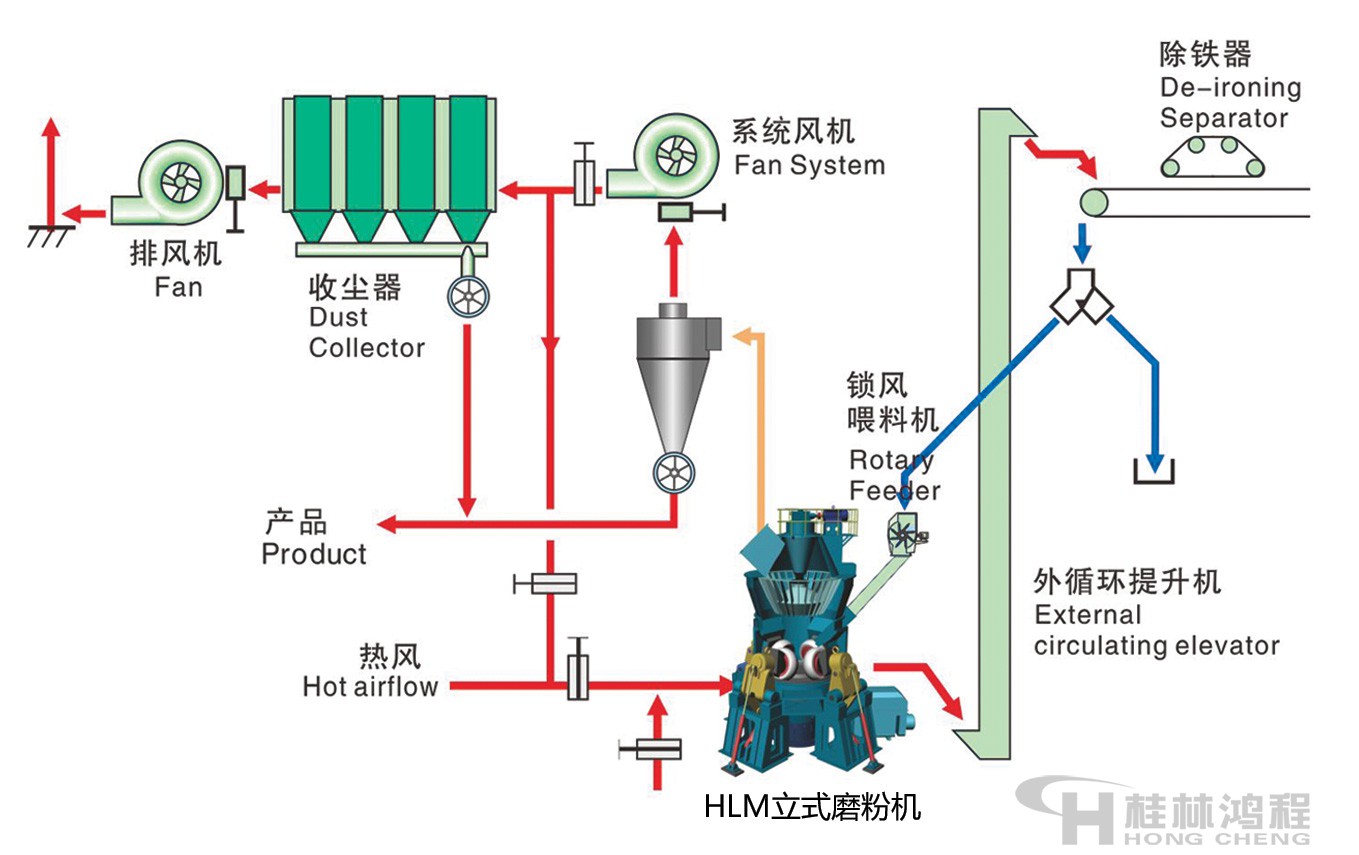

　　立磨二級收塵系統圖

　　二、立磨單級收塵系統一

　　立磨單級收塵系統采用的收塵裝置是防爆袋收塵器，出磨氣體直接進入收塵器，該系統減少了設備臺數，簡化了系統配置。

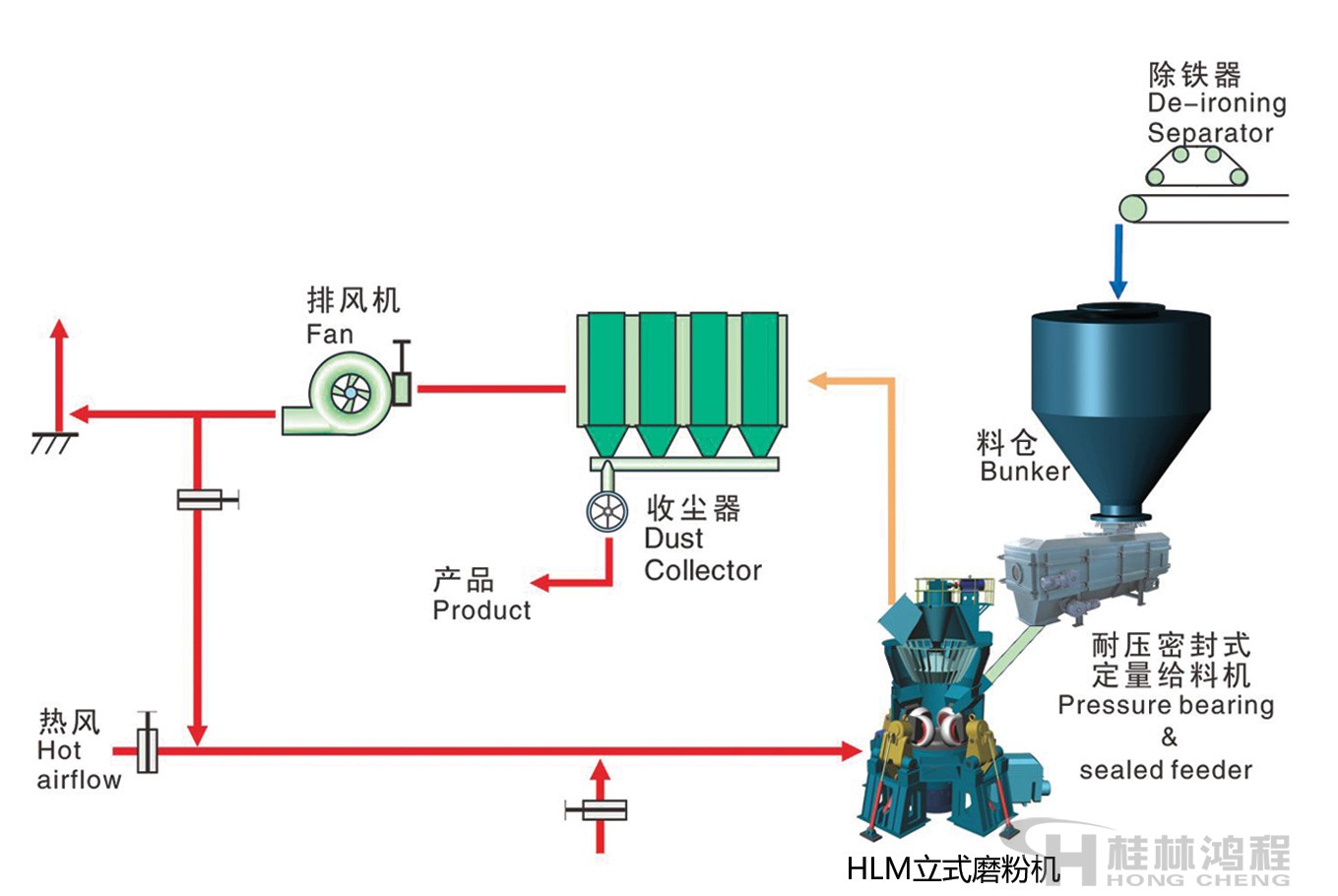

　　立磨單級收塵系統圖一

　　　　三、單級收塵系統二

　　單級收塵系統二一般用于粉磨水泥熟料、礦渣、鋼渣、非金屬礦等的磨粉設備。

　　采用的收塵裝置可以是高濃度電收塵器或脈沖袋式收塵器，出磨氣體直接進入收塵器，該系統減少了設備臺數，簡化了系統配置。　

　　單級收塵系統二

　　桂林鴻程立磨具有以下8大優勢。

　　1、綜合投資成本低

　　（1）集破碎、干燥、粉磨、分級、輸送于一體，工藝流程簡單，系統設備少，結構布局緊湊，占地面積小，僅為球磨機的50%，可露天布置，建筑成本低，直接降低了企業投資費用；

　　2、粉磨效率高

　　（1）粉磨效率高，能耗低，和球磨機相比較，能耗低40%-50%；

　　（2）單機生產能力大，可利用低谷電;

　　3、維護方便，運營成本低

　　（1）磨輥可用液壓裝置翻出機外，更換輥套襯板及磨機檢修空間大，檢修作業十分方便；

　　（2）磨輥輥套能翻面使用，延長了耐磨材料的使用壽命；

　　（3）開機前無需在磨盤上布料，并且磨機可空載啟動，免除開機難的煩惱；

　　（4）磨耗低，磨輥、磨盤襯板采用特殊材質，使用壽命長；

　　4、產品質量穩定

　　（1）物料在磨粉機內停留的時間短，易于對產品粒度分布和化學成分進行檢測，減少重復碾磨，產品質量穩定；

　　（2）產品顆粒形態均勻、粒度分布窄、流動性好，產品適應性強；

　　（3）產品中含鐵量極少，且所含的機械磨損鐵易于被去除，用于粉磨白色或者透明物料時，產品的白度和純凈度高。

　　5、可靠性高

　　（1）采用磨輥限位裝置，避免磨機工作時間因斷料而產生的劇烈震動。

　　（2）采用新型磨輥密封裝置，密封更加可靠，并且無需密封風機，進一步降低磨內氧含量，抑爆性能更加優異。

　　6、環保

　　（1）HLM立磨整個系統震動小，噪音低；

　　（2）系統整體密封，全負壓運行，無粉塵外溢，基本可實現無粉塵車間；

　　（3）立式磨技術及裝備是國家大力倡導的節能降耗新技術，有利于提升企業在本區域乃至全國粉體行業領域的競爭實力；

　　（4）粉塵收集可采用單級收塵或者二級收塵，除塵器設計采用脈沖布袋除塵器等電除塵器，收塵效率高達99.999%。

　　7、自動化程度高

　　（1）采用PLC全自動控制系統，并且可實現遠程控制，操作簡便，維修方便，減少人工成本。

　　8、烘干能力強

　　（1）由于立磨可直接通熱風，熱風在磨內直接與物料接觸，烘干能力強，入料水分高能達到15%。立磨制粉系統無需另外配置一臺烘干機，節約設備投資成本及能源消耗成本。通過調節熱風的溫度，可滿足不同濕度的物料邊烘干邊粉磨。

　　磨粉機廠桂林鴻程可提供水泥廠除塵器、電除塵器配件、除塵器安裝和電除塵器改造，歡迎您來電咨詢。

　　桂林鴻程作為國內知名的磨機設備供應商，生產市面上各類磨粉機械，根據物料細度與產量要求配置不同的收塵系統，并提供整套制粉生產線配置方案，EPC總包高效快速，為客戶建廠安裝投產，順利完工，實現創造價值夢想。如您有投資非金屬礦粉體生產意向，可撥打我們的市場專線0773-3661663，我們為你量身打造專屬的磨粉生產線。
