立式磨屬于輥子型盤磨機一類，因為除依靠輥子的自重研磨物料外還有拉緊系統對輥子的壓力將物料壓碎，所以又稱之為壓輥磨以便與懸輥磨（即雷蒙磨）區別。

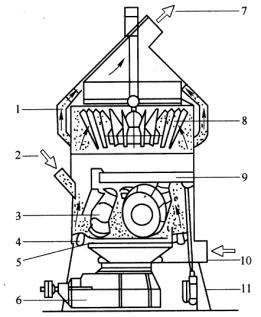

　　圖1所示為我國引進德國Pfeiffer公司技術制造的MPS立式磨的結構圖，它主要由磨輥、磨盤、加壓裝置、傳動裝置、分級（分離）器及殼體等組成。磨機中部設有液壓拉緊及傾斜安裝的3個固定研磨輥，輥子下面設有由行星齒輪減速箱驅動的旋轉的研磨盤。被磨物料由設在機殼側壁的給料口給到研磨盤上面，靠輥子的自重和拉緊系統的壓力將物料磨碎。機器是密封的，可采用負壓或正壓操作。

　　1—旁路；2—給料；3—研磨輥子；4—噴嘴環；5—研磨盤；6—磨機減速箱；7—產品與空氣；8—分級機葉片；9—壓力框架；10—空氣或熱氣入口；11—液壓拉緊系統；

　　立式磨研磨盤周圍有一圈孔口，氣流經這些孔口向上運動，將磨細的物料送至上部的分級機。分級機為旋轉葉輪式，細粒可以通過葉片從上部排出，粗粒則被葉片阻留而返回研磨區。對于潮濕物料，可使用熱風，將物料干燥至水分含量為0.5%以下。

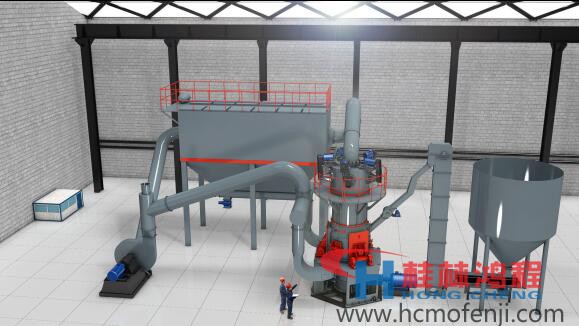

 HLM立式磨粉機

【應用領域】: 建材、化工、冶金、涂料、造紙、橡膠、醫藥、食品等領域濕度6%以內、莫氏硬度7級以下的非易燃易爆物料的粉磨加工。
【適用物料】:高嶺土、重晶石、螢石、滑石、水渣、灰鈣粉、硅灰石、石膏、石灰石、磷礦、大理石、鉀長石、石英砂、膨潤土、錳礦等硬度莫氏7級以下的物料
產品簡介：
　　HLM系列立式磨粉機是桂林鴻程通過學習引進國外先進技術，經歷二十多年潛心研究開發出的一款高效節能、烘干兼磨粉功能的系列化先進粉磨設備。
