鋁廠的赤泥有啥用途

　　鋁廠的赤泥有啥用途？氧化鋁廠赤泥綜合利用新工藝有那些？赤泥磨細(xì)加工設(shè)備廠家桂林鴻程立磨小編本文對“赤泥的綜合利用工藝流程”進(jìn)行個大匯總，大搜羅。

　　首先，桂林鴻程立磨小編小林來科普一下，啥子叫“赤泥”？

　　一、赤泥

　　赤泥，亦稱為紅泥，在氧化鋁煉鋁行業(yè)專業(yè)稱謂實(shí)為鋁礦加工赤泥，氧化鋁赤泥加工后的廢料礦物成分復(fù)雜，主要礦物為文石和方解石，含量為60%～65%，其次是蛋白石、三水鋁石、針鐵礦，含量最少的是鈦礦石、菱鐵礦、天然堿、水玻璃、鋁酸鈉和火堿。赤泥的化學(xué)成分如下表所示。

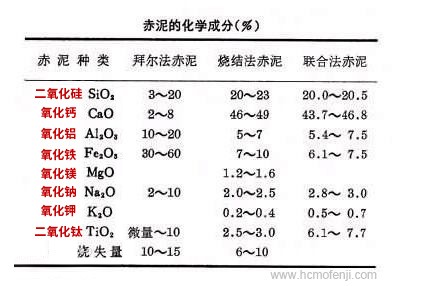

　　赤泥的化學(xué)成分

赤泥的化學(xué)成分

　　二、鋁廠的赤泥有啥用途

　　赤泥的利用途徑有哪些？赤泥磨成粉的用途有那幾種？赤泥用途在經(jīng)過長期發(fā)展后，無論是國內(nèi)還是國外，都上升到赤泥的綜合利用范疇。赤泥的綜合利用工藝匯總?cè)缦隆?/p>

　　鋁廠的赤泥水份較大，針對這種情況，已有人研發(fā)出快速烘干設(shè)備，已投放市場。鋁廠的赤泥經(jīng)過烘干，破碎，磨粉后，可進(jìn)行進(jìn)一步的利用，進(jìn)行深加工，方可創(chuàng)造高附加值。鋁廠的赤泥用途有以下幾種工藝途徑。

　　（1）赤泥還原鐵工藝

　　赤泥還原鐵工藝目前國內(nèi)外從赤泥中回收鐵主要有直接磁選重選法、還原焙燒磁選法、熔煉生鐵三種工藝。

　　周凱中研究表明，對赤泥粗細(xì)分選一中礦磨粉選粉工藝效率和金屬回收率均較高。2011年6月廣西平果鋁建成年處理赤泥220萬t的赤泥回收鐵精礦生產(chǎn)線，年產(chǎn)鐵精礦22萬t，精礦鐵品位≥55%，鐵回收率22%。劉培坤等間以鐵品位26.75%的赤泥為原料，采用兩級水流旋流器和懸振錐面選礦機(jī)組合，進(jìn)行粒徑分級和重選的方式富集鐵，獲得的鐵精礦品位為48.83%。

　　（2）赤泥提煉 巖棉生產(chǎn)工藝

　　在赤泥加工工藝中有一種利用赤泥提鐵后的尾渣生產(chǎn)巖棉的方法，包括以下步驟：1)將赤泥粉、鋁灰和脫硫石膏粉按照40：30：30的質(zhì)量比通過攪拌速度為300r/min?700r/min的攪拌器進(jìn)行攪拌均勻，形成酸度系數(shù)MK＝1.7～2.1的混合物。優(yōu)點(diǎn)在于：本發(fā)明最大優(yōu)點(diǎn)實(shí)現(xiàn)了大宗固廢赤泥在提鐵處理過程中形成的二次污染得到了徹底解決，變廢為寶，并解決了占用土地的突出問題；利用鋁灰一是變危險廢棄物為寶，二是利用鋁灰中鋁含量和硅含量高的特性，在熔融過程中通過對熱量的回收利用比其他的傳統(tǒng)直接加熱方法的溫度降低150度，即節(jié)約了成本，有提高了無機(jī)纖維的質(zhì)量，減少了赤泥、鋁灰及脫硫石膏對環(huán)境的污染。

　　（3）赤泥中回收鈦的工藝流程

　　赤泥是鋁土礦提取氧化鋁過程中產(chǎn)生的固體廢棄物，其主要成分為Fe2O3、Al2O3、CaO、TiO2、SiO2等，屬于強(qiáng)堿性廢渣。從赤泥中回收鈦的工藝流程如下圖所示。

　　（4）赤泥中提取稀土的工藝技術(shù)

　　目前，從赤泥中提取稀土稀有元素的主要工藝是采用酸浸一提取工藝，酸浸包括鹽酸浸出、硫酸浸出、硝酸浸出等。Ochsenkuhn - Pet ropoulou(11)等研究了用稀硝酸浸出赤泥，采用離子交換法從其浸出液中分離鈧、鑭系元素。其工藝是:赤泥用稀硝酸(0.6N) ,液固比為200 : 1混合，攪拌lh，在常溫常壓下浸出。在這個過程中赤泥中堿被酸中和溶解，酸度控制在0. 5N左右，Sc、Y、La系等稀有金屬能從赤泥中溶解出50%~75 %。

　　（5）赤泥燒結(jié)磚制備工藝

赤泥燒結(jié)磚制備工藝

　　某些礦渣燒結(jié)磚加工制造技術(shù)領(lǐng)域中的企業(yè)，利用用工業(yè)廢物赤泥生產(chǎn)赤泥合成新型燒結(jié)磚。為了實(shí)現(xiàn)上述目的，本發(fā)明依次釆用如下步驟制成：

　　a. 按重量份數(shù)稱取原料，赤泥10-90、粘土礦10-40、水10-20;

　　b. 將上述固體原料粉碎均勻混合攪拌，加入水?dāng)嚢栊纬蓾穹蹱睿?/p>

　　c. 利用制磚機(jī)加工生產(chǎn)形成毛坯；

　　d. 將毛坯置入窯爐中，在100(TC溫度左右，燒制4-6小時；

　　e. 出窯進(jìn)行冷卻，制成合格產(chǎn)品。

　　所述的原料粘土礦的粒度在O. 8mm以下，粒度在O. 6mm以下的占80%。所述的原料赤泥的粒度在0. 2mm以下，粒度在0. 16mm以下的占80%。本發(fā)明的赤泥合成新型燒結(jié)磚，是以鋁冶煉廠排放的固體廢棄物赤泥為主要原料，加上便宜普遍的粘土礦原料，不使用粘土，原料易得，所生產(chǎn)的磚能夠達(dá)到國家標(biāo)準(zhǔn)要求。有效解決了工業(yè)廢棄物所造成的環(huán)境污染，實(shí)現(xiàn)了變廢為寶，節(jié)約了土地，保護(hù)了國家土地資源，符合國家產(chǎn)業(yè)政策，特別是利用了建筑垃圾，減少了建筑垃圾對城巿及人們生活的影響。

　　具體實(shí)施例方式：

　　首先，利用顎式破碎機(jī)將粘土礦原料破碎，然后利用高細(xì)粉碎機(jī)進(jìn)行磨細(xì)，使粘土礦的粒度在0.8mm以下，粒度在0.6mm以下的占80%。利用高細(xì)粉碎機(jī)將干燥的赤泥進(jìn)行磨細(xì)，使赤泥的粒度在0. 2mm以下，粒度在0. 16mm以下的占80%。按重量份數(shù)稱取以下固體原料，赤泥65份、粘土礦30份，加入到攪拌機(jī)中進(jìn)行均勻混合攪拌，而后加入15份水，在雙軸攪拌機(jī)中一邊加水一邊攪拌，形成濕粉狀；利用雙級真空擠壓機(jī)、自動切壞機(jī)加工生產(chǎn)形成毛坯。毛坯自然干燥后放置到窯車上，將窯車及毛坯置入隧道窯爐中，在高溫段即1000士1(TC的溫度中，燒制4-6小時。最后出窯進(jìn)行冷卻，制成合格產(chǎn)品。

　　（6）赤泥回收氧化鋁工藝

　　拜耳法赤泥的組成較為復(fù)雜，其中有多種金屬具有一定的回收價值，赤泥中的氧化鋁通常與鐵、鈦、鈉等一起回收。根據(jù)拜耳法赤泥性質(zhì)的差異,氧化鋁的回收工藝一般包括酸法、堿法、生物法和浮選法等。其中堿法是應(yīng)用最為廣泛的工藝,酸法常用于赤泥中有價金屬的綜合回收，生物法和浮選法等都具有很大的潛力和應(yīng)用前景。

　　鋁廠的赤泥利用工藝需對赤泥磨細(xì)加工方可有效利用，提升利用率。在利用氧化鋁赤泥快速烘干機(jī)，赤泥閃蒸干燥機(jī)，赤泥干燥設(shè)備進(jìn)行干燥后，再利用赤泥磨細(xì)加工機(jī)械，如HC擺式磨粉機(jī)，R型雷蒙磨粉機(jī)、HCH超細(xì)環(huán)輥磨粉機(jī)、HLMX超細(xì)立式磨粉機(jī)進(jìn)行磨細(xì)，便可進(jìn)入下一步的利用工藝。

　　桂林鴻程提供氧化鋁廠赤泥綜合利用新工藝設(shè)備，配套氧化鋁赤泥快速烘干機(jī)，赤泥磨細(xì)加工機(jī)械生產(chǎn)線和其他的設(shè)備，為您的赤泥利用項(xiàng)目持續(xù)創(chuàng)造利潤。下面根據(jù)赤泥磨細(xì)加工要求，推薦相應(yīng)的磨粉機(jī)選型。

　　三、赤泥磨細(xì)加工選型

　　（1）80~400目赤泥磨細(xì)加工機(jī)械：HC擺式磨粉機(jī)

　　[進(jìn)料尺寸]：30mm

　　[磨環(huán)直徑]：1000-1700mm

　　[整機(jī)功率]：555-1732KW

　　[生產(chǎn)能力]：3-90t/h

　　[成品粒度]：0.038-0.18mm

　　[適用范圍]：該磨粉機(jī)涵蓋多項(xiàng)專利技術(shù)，是在R型磨粉機(jī)的基礎(chǔ)上進(jìn)行的技術(shù)革新，廣泛用于電力、冶金、水泥、化工、建材、涂料、造紙、橡膠、醫(yī)藥、食品等生產(chǎn)和生活領(lǐng)域。

　　[性能優(yōu)勢]：該磨粉機(jī)是傳統(tǒng)磨粉機(jī)更新?lián)Q代設(shè)備。用途廣、操作簡單、維修方便、性能穩(wěn)定、性價比高，產(chǎn)量比傳統(tǒng)雷蒙磨粉機(jī)高30%-40%，是經(jīng)濟(jì)實(shí)用的磨粉設(shè)備。

　　[適用物料]：對于莫氏硬度在7級以下、濕度在6%以內(nèi)的各種非金屬礦物料具有高產(chǎn)高效的粉磨能力，例如赤泥、水洗高嶺土、滑石、方解石、碳酸鈣、白云石、鉀長石、膨潤土、高嶺土、石墨、碳素、螢石、水鎂石等研磨效果佳。

　　（2）325~2500目赤泥磨細(xì)加工機(jī)械：HCH超細(xì)環(huán)輥磨粉機(jī)

　　〖型號種類〗：HCH780、HCH980、HC1300、HC1500、HC1700T、HC1700等

　　〖入磨物料尺寸〗：≤10mm

　　〖整機(jī)功率〗：144-680KW

　　〖整機(jī)重量〗：17.5-70KW

　　〖生產(chǎn)能力〗：1-22t/h

　　〖成品粒度〗：0.04-0.005mm

　　〖粉磨領(lǐng)域〗：針對莫氏硬度在7級以下，濕度在6%以內(nèi)的各種非金屬礦物料，該磨粉機(jī)廣泛用于礦石、赤泥、水洗高嶺土、碳酸鈣、白云石、膨潤土、高嶺土、石墨、碳素等物料的研磨和加工，在電力、冶金、水泥、化工、非金屬礦制粉、食品、醫(yī)藥等領(lǐng)域應(yīng)用廣泛。

　　〖性能特點(diǎn)〗:具有輥壓、碾磨、沖擊等綜合機(jī)械粉碎性能，專注于非金屬礦深加工領(lǐng)域，具有占地面積小、成套性強(qiáng)、用途廣、操作簡單、維修方便、性能穩(wěn)定、高效節(jié)能等顯著特色。HCH1395和HCH2395超細(xì)環(huán)輥磨是目前中國大型、節(jié)能降耗的新型超細(xì)環(huán)輥磨粉機(jī)。

　　（3）3-45μm赤泥磨細(xì)加工機(jī)械：HLMX超細(xì)立式磨粉機(jī)

　　【磨盤直徑】：1000-2400mm

　　【原料水分】：≤5%

　　【生產(chǎn)能力】：1.2-40t/h

　　【成品細(xì)度】：3-45μm  配二次分級可達(dá)到3μm

　　【產(chǎn)品特色】：集破碎、干燥、粉磨、輸送于一體，突破超細(xì)粉加工產(chǎn)能瓶頸，可替代進(jìn)口設(shè)備，設(shè)計科學(xué)合理，結(jié)構(gòu)獨(dú)特創(chuàng)新，是超細(xì)粉規(guī)模化生產(chǎn)的設(shè)備。

　　【專注領(lǐng)域】：專注于云母、煤礦、水泥、礦渣、石膏、方解石、重晶石、螢石、大理石等莫氏硬度在7級以下、濕度在6%以內(nèi)的非金屬礦物的規(guī)模化研磨和加工，產(chǎn)品具有多項(xiàng)國家專利技術(shù)，性能達(dá)到國家領(lǐng)先水平。

　　如果您還是不清楚鋁廠的赤泥有啥用途？桂林鴻程為您解答赤泥利用工藝技術(shù)與赤泥磨細(xì)加工相關(guān)設(shè)備配套問題，可以為您解決赤泥處理難題，如果您有赤泥再利用計劃或者準(zhǔn)備上項(xiàng)目，需要赤泥磨細(xì)加工設(shè)備，請聯(lián)系我們桂林鴻程，我們?yōu)槟ㄖ瞥嗄嗬庙?xiàng)目解決方案，并可進(jìn)行EPC交鑰匙項(xiàng)目總包，我們的電話是：0773-3661663。歡迎咨詢。
